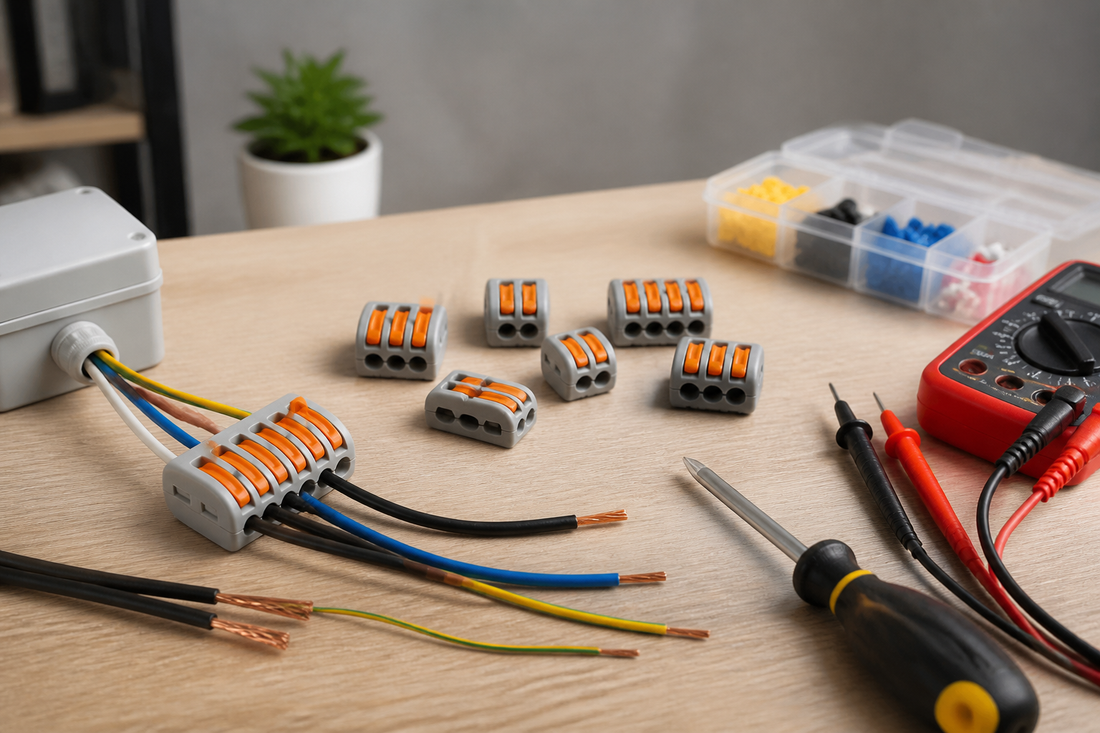

Conector Wago: qué es, para qué sirve y cómo elegir el correcto

Un conector Wago es un conector eléctrico rápido que permite unir conductores sin torcer cables ni usar cinta aisladora. Sirve para hacer derivaciones, empalmes y conexiones limpias en cajas eléctricas, luminarias, tableros de baja complejidad y proyectos electrónicos, siempre que el modelo sea compatible con el calibre del cable, la corriente y el tipo de instalación.

Qué es un conector Wago o tipo Wago

En Chile muchas personas usan el término “conector Wago” para referirse tanto a los conectores de la marca Wago como a conectores similares de palanca o resorte. La idea es la misma: el conductor queda sujeto por un mecanismo interno que presiona el cobre y asegura continuidad eléctrica.

A diferencia de un empalme tradicional hecho con cables trenzados, regleta o bornera con tornillo, el conector tipo Wago permite una instalación más rápida, ordenada y fácil de revisar. Algunos modelos usan palanca reutilizable, otros funcionan por inserción directa. En ambos casos, la gracia está en reducir errores típicos como cables mal apretados, hilos sueltos o empalmes abultados dentro de una caja.

Diferencia entre Wago original y conector tipo Wago

Wago es una marca reconocida de conectores eléctricos, especialmente por sus sistemas de resorte y palanca. En el uso diario, sin embargo, muchas personas llaman “Wago” a cualquier conector rápido parecido, aunque sea de otra marca. Por eso es importante distinguir entre conector Wago original y conector tipo Wago.

La diferencia no está solo en el nombre. Un conector original o de marca reconocida suele traer especificaciones claras sobre sección de cable, corriente nominal, tensión, tipo de conductor admitido, largo de pelado y certificaciones aplicables. En conectores genéricos, esa información puede venir incompleta o ser difícil de verificar.

• Wago original: marca específica, con modelos identificables, fichas técnicas y rangos de uso definidos por el fabricante.
• Tipo Wago: término genérico para conectores rápidos de palanca, resorte o inserción directa similares en función.
• Lo importante al comprar: revisar que el producto indique claramente calibre o sección, corriente, tensión, material compatible y uso recomendado.

Si la conexión será permanente o estará en un circuito con carga relevante, conviene priorizar conectores con datos técnicos claros y certificación verificable. Que un conector se vea parecido no significa que tenga la misma capacidad eléctrica o mecánica.

Para qué sirve un conector Wago

El uso principal es unir dos o más conductores eléctricos de forma segura y compacta. Se utiliza mucho en instalaciones domiciliarias, mantención, automatización liviana, iluminación, proyectos DIY y armado de prototipos eléctricos.

Usos comunes en casa y taller

• Conectar cables dentro de una caja de derivación.
• Instalar o reemplazar luminarias, focos LED y apliqués.
• Unir cables rígidos y, según el modelo, cables flexibles o multifilares.
• Hacer derivaciones ordenadas para enchufes o interruptores, respetando la capacidad del circuito.
• Probar conexiones temporales en proyectos electrónicos o de automatización, siempre en condiciones controladas.

Cuándo no conviene usarlo

No todos los conectores rápidos sirven para todo. Un conector Wago de uso interior no debe instalarse a la intemperie, en zonas húmedas o en sistemas fotovoltaicos expuestos al clima, salvo que el modelo esté expresamente certificado para eso y quede dentro de una envolvente adecuada.

Por ejemplo, en instalaciones solares exteriores normalmente se usan conectores específicos como MC4, diseñados para corriente continua, intemperie y conexión entre paneles. En ese contexto, un conector tipo Wago no reemplaza a un conector solar. Si estás trabajando en energía fotovoltaica, conviene revisar soluciones MC4 aptas para exterior, como estos conectores MC4 para sistemas solares, y elegir según tensión, corriente y sección de cable.

Tipos de conectores Wago más comunes

No todos los conectores rápidos funcionan igual. La elección cambia según si necesitas una conexión reutilizable, una derivación fija, compatibilidad con cable flexible o el menor tamaño posible dentro de una caja.

Conectores de palanca

Son los más conocidos en instalaciones domiciliarias y mantención. Tienen una pequeña palanca que se levanta para insertar el conductor y se baja para fijarlo. Su gran ventaja es que suelen aceptar distintos tipos de cable, incluyendo rígido y flexible, siempre que el modelo lo indique.

Son útiles para luminarias, equipos que podrían desmontarse en el futuro, pruebas de taller y puntos donde conviene poder abrir la conexión sin cortar el cable.

Conectores de inserción directa

También se conocen como push-in. En estos modelos el conductor rígido o semirrígido se inserta directamente en la entrada del conector, sin palanca. Son compactos y rápidos, pero no todos aceptan cable flexible. Para retirar el cable puede ser necesario girar suavemente mientras se tira o seguir el método indicado por el fabricante.

Convienen cuando se harán conexiones permanentes con conductores compatibles y se busca ahorrar espacio dentro de la caja.

Conectores de 2, 3 y 5 vías

La cantidad de vías indica cuántos conductores quedan unidos eléctricamente entre sí dentro del mismo conector. Un modelo de 2 vías sirve para unir dos cables; uno de 3 vías permite derivar a otro punto; uno de 5 vías permite reunir más conductores del mismo circuito.

La regla práctica es elegir las vías necesarias, no más. Un conector muy grande ocupa espacio, dificulta ordenar los cables y puede dejar la caja sobrecargada.

Conectores compactos para luminarias

Existen conectores pensados para artefactos de iluminación, donde muchas veces se une el cable rígido de la instalación con el cable flexible del foco, plafón o driver LED. En esos casos es especialmente importante verificar que el modelo acepte ambos tipos de conductor.

Materiales y construcción: qué mirar en un conector

Un conector Wago o tipo Wago no es solo una carcasa plástica. Su desempeño depende del conjunto de materiales internos y del diseño de presión sobre el conductor.

• Carcasa aislante: normalmente es de material plástico técnico, diseñado para aislar y proteger el punto de conexión. Algunos modelos son transparentes o translúcidos para facilitar la inspección visual.
• Elemento de presión: puede ser un resorte, mordaza o mecanismo de palanca que mantiene el conductor apretado contra la pieza conductora interna.
• Barra conductora interna: es la parte metálica que permite la continuidad eléctrica entre las vías del conector.
• Puntos de prueba: algunos modelos incluyen una abertura para medir tensión o continuidad con una punta de prueba, sin desmontar la conexión.
• Marca de pelado: muchos conectores traen una guía impresa en el costado para saber cuánto aislamiento retirar.

Antes de instalar, revisa que la carcasa no esté quebrada, deformada o quemada. También verifica que la palanca cierre firme y que el cable no se salga al aplicar una tracción suave. Si el conector se siente flojo o el mecanismo no cierra correctamente, no conviene usarlo.

Ventajas de usar conectores Wago

La principal ventaja es la rapidez, pero no es la única. Bien elegido e instalado, un conector de este tipo mejora el orden y facilita futuras mantenciones.

• Instalación rápida: no requiere torcer conductores ni apretar tornillos en los modelos de palanca.
• Conexión más limpia: ocupa menos espacio que un empalme voluminoso.
• Reutilización: los modelos con palanca suelen permitir abrir y cerrar para modificar la conexión.
• Menos daño al conductor: evita apretar en exceso con tornillos o cortar hebras por mala manipulación.
• Fácil inspección: muchos modelos tienen carcasa translúcida o puntos de prueba para verificar continuidad.

Eso sí, la seguridad no depende solo del conector. También importan el calibre del cable, la corriente del circuito, la calidad del pelado, el tipo de caja y que la instalación esté desenergizada al trabajar.

Conector Wago versus regleta, bornera, cinta aisladora y soldadura

Quien busca un conector Wago normalmente está comparando alternativas para hacer un empalme o derivación. Cada opción tiene ventajas y límites.

Solución	Ventaja principal	Precaución
Conector Wago o tipo Wago	Rápido, compacto y fácil de revisar.	Debe coincidir con tipo de cable, sección, corriente y ambiente.
Regleta o bornera con tornillo	Común, económica y conocida por muchos instaladores.	El tornillo puede aflojarse o dañar hebras si se aprieta mal.
Cinta aisladora sobre cables torcidos	Puede resolver situaciones muy simples si se ejecuta correctamente.	No es la opción más ordenada ni la más fácil de inspeccionar; mal hecha puede quedar floja o con cobre expuesto.
Soldadura	Útil en electrónica y conexiones de baja señal.	No reemplaza automáticamente un conector de instalación eléctrica; puede rigidizar el conductor y no siempre es adecuada para cajas domiciliarias.
Terminales prensados	Buena solución para tableros, equipos y conexiones con tornillo.	Requieren terminal correcto y herramienta de crimpado adecuada.

Para cajas de derivación y luminarias, el conector Wago suele destacar por rapidez y orden. Para tableros, maquinaria o ambientes exigentes, la elección puede depender de la norma, el tipo de borne, la vibración, la temperatura y el mantenimiento previsto.

Cómo elegir el conector Wago correcto

Antes de comprar, evita elegir solo por precio o por “cantidad de entradas”. Un conector adecuado debe calzar con el uso real del circuito. Estos son los criterios más importantes.

1. Cantidad de vías: 2, 3, 5 o más

La cantidad de vías indica cuántos conductores puedes conectar en el mismo punto eléctrico. Un conector de 2 vías une dos cables; uno de 3 vías permite una entrada y dos salidas, o unir tres conductores del mismo circuito; uno de 5 vías sirve para derivaciones más amplias.

• 2 vías: ideal para empalmes simples o extensión de un conductor.
• 3 vías: útil para luminarias, interruptores o pequeñas derivaciones.
• 5 vías: práctico en cajas donde convergen varios conductores, siempre que haya espacio y el circuito lo permita.

No conviene llenar una caja con conectores más grandes de lo necesario. Mientras más vías, más volumen ocupa y más importante es ordenar bien los cables.

2. Tipo de conductor: rígido, flexible o multifilar

Algunos conectores aceptan solo cable rígido; otros aceptan rígido, semirrígido y flexible. Esto es clave. En instalaciones domiciliarias es común encontrar conductores rígidos o semirrígidos, mientras que en equipos, luminarias y electrónica suelen aparecer cables flexibles con varias hebras.

Si usarás cable flexible, busca un modelo de palanca compatible. Insertar un multifilar en un conector que no lo admite puede generar mala sujeción, calentamiento o falso contacto.

3. Sección del cable o calibre

Cada conector tiene un rango de sección permitido, indicado en mm² o AWG. En usos habituales puedes encontrar compatibilidad con rangos como 0,5 a 2,5 mm² o modelos que aceptan secciones mayores, pero siempre hay que revisar la especificación exacta.

Como regla práctica: no fuerces un cable grueso en una entrada pequeña ni uses un conductor demasiado delgado si el resorte no lo sujetará correctamente. El cobre debe entrar firme, sin hebras afuera y sin quedar suelto.

4. Corriente y tensión nominal

El conector debe soportar la corriente del circuito. Para iluminación LED, automatización liviana o señales, los requerimientos suelen ser menores. Para enchufes, cargas resistivas o equipos de mayor consumo, hay que ser más cuidadoso con el amperaje.

No basta con que “entre el cable”. Si el circuito puede trabajar con corrientes altas, el conector debe estar certificado para esa corriente y la sección del conductor también debe ser adecuada. Un conector subdimensionado puede calentarse, deformarse o fallar.

5. Ambiente de instalación

La mayoría de los conectores tipo Wago usados en casa están pensados para interior y dentro de cajas eléctricas. Si la instalación estará en exterior, humedad, polvo, vibración, calor o cerca de equipos industriales, necesitas revisar el grado de protección, la caja donde irá alojado y la norma aplicable.

Para zonas expuestas, la protección no la da solo el conector: también importan prensaestopas, cajas estancas, sellos, canalización y compatibilidad con el entorno.

Medidas y datos técnicos que conviene revisar antes de comprar

Antes de elegir un conector, revisa la ficha técnica o las marcas impresas en el propio cuerpo del producto. Si el conector no informa sus rangos de uso, es mejor no usarlo en una instalación permanente.

• Sección del conductor: se expresa normalmente en mm² y a veces también en AWG. Debe coincidir con el cable real que vas a conectar.
• Largo de pelado: indica cuántos milímetros de aislación debes retirar. Muchos conectores traen una guía lateral. Si pelas menos, el cobre puede no hacer buen contacto; si pelas de más, puede quedar cobre expuesto.
• Corriente nominal: indica la corriente máxima para la que fue diseñado el conector bajo condiciones especificadas por el fabricante.
• Tensión nominal: debe ser compatible con el sistema donde se instalará.
• Tipo de conductor admitido: rígido, semirrígido, flexible o multifilar. No todos los modelos aceptan todos los tipos.
• Temperatura de operación: relevante si el conector estará cerca de fuentes de calor, luminarias cerradas, equipos o tableros.
• Certificaciones: ayudan a verificar que el producto fue ensayado bajo estándares reconocidos.

En modelos de palanca es común encontrar marcas de pelado cercanas a 10 o 12 mm, pero no conviene usar ese dato como regla universal. La medida correcta es la indicada por el fabricante del conector específico.

Cómo instalar un conector Wago paso a paso

La instalación exacta puede variar según el modelo, pero el procedimiento general es parecido. Si no tienes experiencia o se trata de una instalación domiciliaria permanente, lo más seguro es trabajar con un electricista autorizado.

1. Corta la energía: baja el automático correspondiente y verifica ausencia de tensión con un instrumento adecuado.
2. Identifica los conductores: confirma fase, neutro, tierra o el circuito que corresponda. No te guíes solo por colores si la instalación es antigua o fue modificada.
3. Pela el cable: retira la aislación según la marca de pelado del conector. Evita dañar el cobre.
4. Ordena las hebras si es cable flexible: no dejes hilos abiertos ni cortados. Si el modelo requiere puntera o terminal, sigue la indicación del fabricante.
5. Abre la palanca o inserta el conductor: según el tipo de conector. El cobre debe entrar hasta el fondo.
6. Cierra la palanca: en modelos de palanca, asegúrate de que quede completamente abajo.
7. Haz una prueba de tracción suave: tira levemente del cable para comprobar que quedó sujeto.
8. Verifica visualmente: no debe quedar cobre expuesto fuera del conector ni hebras sueltas.
9. Acomoda dentro de la caja: deja el conector sin tensión mecánica, sin aplastar cables y con espacio suficiente.
10. Reenergiza y prueba: solo después de cerrar la caja o dejar la instalación en condición segura.

Errores comunes al usar conectores Wago

Un conector de buena calidad puede fallar si se instala mal. Estos son errores frecuentes que conviene evitar.

• Pelar demasiado o muy poco cable: puede dejar cobre expuesto o impedir que el conductor haga contacto correctamente.
• Usar cable flexible en un conector que solo acepta rígido: puede producir falso contacto o calentamiento.
• Mezclar secciones incompatibles: por ejemplo, un conductor demasiado delgado que no queda bien presionado.
• Forzar el cable: si el conductor no entra, probablemente el conector no corresponde a esa sección.
• Unir circuitos distintos: un conector une eléctricamente todas sus vías; no debe usarse para juntar conductores que no pertenecen al mismo punto eléctrico.
• Dejar el conector suelto fuera de caja: debe quedar dentro de una envolvente adecuada, protegido contra golpes, polvo, humedad y contactos accidentales.
• Superar la corriente nominal: si la carga exige más de lo que soporta el conector, puede calentarse.
• Reutilizar conectores dañados: si la carcasa, palanca o resorte se ve deteriorado, es mejor reemplazarlo.

Compatibilidad con cables usados en Chile

En instalaciones domiciliarias chilenas es común encontrar conductores de cobre con distintas secciones según el circuito y la protección asociada. El conector debe elegirse por la sección real del cable y la corriente del circuito, no solo por el uso aparente.

Para iluminación suelen usarse conductores de menor sección que en circuitos de enchufes, pero esto puede variar según proyecto, antigüedad de la instalación y norma aplicada. Por eso, antes de intervenir, conviene identificar el circuito, revisar la protección automática y confirmar el calibre del conductor.

También es importante distinguir entre cable rígido, semirrígido y flexible. Muchas luminarias y equipos traen cables flexibles, mientras que la canalización fija puede tener conductores rígidos o semirrígidos. En ese caso, un conector de palanca compatible con ambos tipos suele ser más conveniente que uno de inserción directa solo para conductor rígido.

Mantenimiento y revisión de una conexión con Wago

Una conexión bien hecha no debería requerir ajustes frecuentes, pero sí conviene inspeccionarla cuando se abre una caja, se reemplaza una luminaria o se detectan síntomas eléctricos anormales.

• Revisa temperatura: si un conector o caja se siente caliente sin explicación, corta la energía y revisa la instalación.
• Busca señales de daño: decoloración, plástico deformado, olor a quemado o marcas negras son señales de alerta.
• Comprueba sujeción: el cable no debe moverse ni salirse al aplicar una tracción suave.
• Evita abrir y cerrar innecesariamente: aunque muchos modelos de palanca son reutilizables, la manipulación repetida sin necesidad puede desgastar o ensuciar la conexión.
• Mantén la caja ordenada: cables presionados, doblados en exceso o muy tirantes pueden generar esfuerzo mecánico sobre el conector.

Si una conexión falló por calentamiento, no basta con cambiar el conector. Hay que revisar la causa: sobrecarga, mal contacto, conductor incorrecto, caja inadecuada, humedad o circuito mal dimensionado.

Rangos de precio en Chile

El precio de un conector Wago o tipo Wago varía según marca, cantidad de vías, certificaciones, si es de palanca o inserción directa y el formato de venta. Como referencia general en el mercado chileno:

• Conectores simples por unidad: pueden encontrarse desde algunos cientos de pesos hasta sobre $1.000 CLP cada uno, dependiendo del modelo.
• Modelos de palanca de buena calidad: suelen costar más que los de inserción directa, pero son más cómodos para mantenimiento y cable flexible.
• Surtidos o cajas con varias vías: pueden moverse en rangos aproximados de $5.000 a $20.000 CLP o más, según cantidad y variedad.

Si es para una instalación permanente, conviene priorizar certificación, compatibilidad y calidad antes que ahorrar unos pesos por conector. En electricidad, un componente barato pero mal especificado puede salir caro.

Para quién conviene cada tipo

Para instalaciones domiciliarias simples

Busca conectores de 2 o 3 vías, compatibles con la sección de cable de tu circuito y aptos para la corriente requerida. Para luminarias, los de palanca son muy prácticos porque facilitan conectar cables rígidos de la casa con cables flexibles del artefacto.

Para técnicos y maestros eléctricos

Conviene tener un surtido de 2, 3 y 5 vías, idealmente con modelos certificados y rangos de sección claros. La rapidez en terreno es importante, pero también la posibilidad de dejar una instalación ordenada, revisable y dentro de caja.

Para proyectos electrónicos o prototipos

Sirven para conexiones rápidas, pruebas y pequeñas alimentaciones, pero hay que revisar si el conductor es muy delgado. En electrónica de baja tensión muchas veces se combinan con borneras, terminales, regletas o conectores específicos según el montaje.

Cómo distinguir las series Wago 221, 222 y 2273

Las referencias impresas en los conectores Wago permiten identificar familias con mecanismos y aplicaciones diferentes. No corresponde elegir una serie solo por su apariencia: dentro de cada familia existen variantes con distinta cantidad de vías y especificaciones propias.

Serie	Tipo de conexión	Uso orientativo	Qué revisar
Wago 221	Palanca con carcasa compacta, normalmente transparente.	Empalmes y derivaciones donde se necesita conectar o desconectar conductores con facilidad.	Variante exacta, cantidad de vías, sección y tipos de conductor admitidos.
Wago 222	Palanca, en un formato anterior y generalmente más voluminoso que la serie 221.	Mantención, luminarias y conexiones reutilizables con conductores compatibles.	Espacio disponible en la caja y ficha técnica de la referencia.
Wago 2273	Inserción directa sin palanca.	Derivaciones compactas y permanentes con conductores expresamente admitidos.	Tipo de conductor, rango de sección y procedimiento de retiro.

La serie no reemplaza al número completo de producto. Dos conectores de una misma familia pueden tener diferente cantidad de entradas o rango de conductor. Antes de comprar, conviene buscar la referencia completa impresa en la carcasa y contrastarla con la ficha oficial correspondiente.

Cómo leer las marcas impresas en el conector

La carcasa puede incluir números, símbolos y abreviaturas que ayudan a comprobar si el producto corresponde al trabajo. La distribución de estos datos cambia según la serie y el mercado para el cual fue fabricado.

• Referencia del producto: identifica la familia y la variante exacta. Es el dato más útil para encontrar la ficha técnica correcta.
• Rango en mm² o AWG: señala los tamaños de conductor admitidos. Si aparecen ambos sistemas, no conviene hacer conversiones aproximadas cuando la ficha ya entrega el rango exacto.
• Largo de pelado: puede mostrarse con una cifra en milímetros o mediante una guía dibujada en la carcasa.
• Tensión y corriente: las marcas pueden variar según la certificación o el estándar bajo el cual fue evaluado el producto.
• Tipo de conductor: algunas fichas diferencian conductor sólido, cableado o flexible fino, por lo que hay que revisar la terminología del fabricante.
• Marcas de certificación: indican evaluaciones bajo determinados estándares, pero deben corresponder al producto y al mercado donde se utilizará.

No se debe escoger el valor más alto visible en la carcasa sin contexto. Las capacidades pueden depender de la sección, el tipo de conductor, la temperatura, la norma aplicada y las condiciones de montaje. Para una instalación fija en Chile también corresponde comprobar las exigencias reglamentarias y de certificación aplicables al proyecto.

Un conductor por entrada y otras reglas de conexión

En los conectores rápidos habituales, cada entrada está diseñada para recibir un solo conductor dentro del rango especificado. Poner dos cables en una misma entrada para ahorrar una vía puede impedir que el resorte presione ambos de manera uniforme.

• Usa una entrada por conductor: si necesitas reunir cuatro cables, elige un conector con al menos cuatro puntos compatibles o reorganiza la derivación con conectores adecuados.
• No juntes cobre desnudo previamente torcido: los conductores deben prepararse e insertarse de la forma indicada para el modelo.
• No estañes las puntas por cuenta propia: el estaño puede deformarse bajo presión y no debe agregarse salvo que la documentación del sistema lo contemple.
• No agregues punteras sin verificar: que un conector acepte cable flexible no significa automáticamente que admita cualquier puntera o terminal prensado.
• No uses una vía como soporte mecánico: los cables deben quedar ordenados y sin peso o tirones permanentes sobre el conector.

Si faltan vías, no conviene dejar parte del cobre fuera ni insertar dos cables juntos. La solución es seleccionar otra cantidad de polos o rediseñar la distribución dentro de una caja con capacidad suficiente.

Conectores Wago para cobre y aluminio

No hay que asumir que un conector apto para cobre también sirve para aluminio. Muchos conectores rápidos de uso habitual están especificados para conductores de cobre, mientras que la conexión de aluminio requiere productos y procedimientos expresamente aprobados para ese material.

El aluminio forma una capa superficial de óxido y tiene un comportamiento mecánico distinto al cobre. Por eso, según el sistema, pueden exigirse un conector específico, preparación del conductor y una pasta de contacto indicada por el fabricante. Aplicar una pasta genérica a un conector común no lo transforma en compatible con aluminio.

Tampoco se debe unir cobre y aluminio directamente dentro de un conector si su ficha no autoriza esa combinación. En instalaciones antiguas donde aparezcan conductores de aluminio, lo prudente es identificar el material y pedir la revisión de un electricista autorizado antes de intervenir.

Ejemplo práctico: cómo conectar una luminaria

En una luminaria normalmente no se reúnen todos los cables en un único conector. Se preparan puntos eléctricos separados para los conductores que cumplen funciones distintas.

• Neutro: el neutro de la instalación se une al neutro del artefacto en un conector propio.
• Retorno o fase conmutada: el conductor que viene desde el interruptor se une a la entrada de fase de la luminaria en otro conector.
• Tierra de protección: cuando el artefacto la requiere, los conductores de protección se unen en un conector separado y compatible.

La cantidad de conectores y vías cambia si hay más de una luminaria, continuidad hacia otra caja o derivaciones adicionales. Los colores ayudan a ordenar, pero no reemplazan una medición: en instalaciones antiguas pueden estar cambiados o no seguir la identificación esperada.

Antes de tocar los conductores hay que cortar la energía y comprobar ausencia de tensión. Si no es posible identificar con certeza fase, neutro, retorno y tierra, no conviene hacer la conexión por ensayo y error.

Cómo verificar una conexión después de instalarla

La prueba de tracción suave es importante, pero no es la única revisión posible. Antes de energizar, conviene comprobar visualmente cada entrada y el orden general de la caja.

1. Revisa el largo de pelado: el cobre debe llegar a la zona de contacto sin quedar expuesto fuera de la carcasa.
2. Observa las hebras: en cable flexible no debe haber hilos cortados, doblados hacia atrás o fuera del conector.
3. Confirma el cierre: todas las palancas usadas deben quedar completamente abajo.
4. Comprueba la sujeción: aplica una tracción leve a cada conductor por separado, sin sacudir ni dañar la instalación.
5. Verifica la separación: fase, neutro y tierra deben permanecer en puntos eléctricos distintos según el circuito.
6. Ordena la caja: ningún cable debe quedar tirante, aplastado por la tapa o doblado de manera brusca junto a la entrada.

Los puntos de prueba solo deben utilizarse con instrumentos y puntas apropiadas para el trabajo. Medir un circuito energizado implica un riesgo adicional y debe quedar a cargo de una persona competente que conozca el procedimiento y use la protección correspondiente.

Qué hacer si un conector Wago se calienta

Un conector anormalmente caliente, decolorado o con olor a plástico quemado indica que la instalación necesita revisión. No corresponde apretar la palanca, envolverlo con cinta o cambiarlo por otro igual sin investigar la causa.

• Desenergiza el circuito: corta la alimentación antes de abrir la caja o tocar el conector.
• Busca un mal contacto: revisa pelado incorrecto, cable parcialmente insertado, hebras dañadas o sección incompatible.
• Comprueba la carga: una sobrecarga del circuito puede calentar tanto el conector como los conductores.
• Revisa el entorno: una caja congestionada, una fuente de calor cercana o una temperatura ambiental fuera de especificación también influyen.
• Reemplaza las piezas dañadas: un conector deformado o quemado no debe volver a utilizarse. El tramo de conductor afectado también necesita evaluación.

El calentamiento puede originarse en otro punto del circuito y manifestarse dentro de la caja. Si hay carbonización, aislación endurecida, disparos repetidos del automático o daño en varios conductores, se requiere una revisión completa por un electricista autorizado.

Cómo reconocer un conector sin información suficiente

Una apariencia similar no permite confirmar que dos conectores tengan las mismas prestaciones. Antes de instalar un producto tipo Wago de origen desconocido, conviene revisar si entrega información que pueda verificarse.

• Marca y referencia legibles en el producto o su envase.
• Rango de sección claramente indicado.
• Tipos de conductor admitidos.
• Largo de pelado.
• Corriente, tensión y temperatura dentro de condiciones definidas.
• Ficha técnica disponible y coherente con las marcas de la carcasa.
• Datos del fabricante o importador y certificaciones aplicables.

Errores de impresión, palancas que cierran de manera desigual, piezas metálicas desalineadas, plástico quebradizo o diferencias notorias entre unidades son motivos para no usar el lote. En una instalación permanente, la trazabilidad es parte de la decisión: si no se puede identificar el modelo, tampoco se pueden confirmar sus límites.

Consejos básicos de seguridad antes de instalar

• Corta la energía desde el automático antes de manipular cables.
• Verifica ausencia de tensión con un instrumento adecuado.
• Pela el cable según la medida indicada por el fabricante del conector.
• No dejes cobre expuesto fuera del conector.
• No mezcles conductores de circuitos distintos en el mismo conector.
• Instala el conector dentro de una caja o envolvente apropiada.
• Si no estás seguro del circuito, consulta a un electricista autorizado.

Preguntas frecuentes sobre conectores Wago

¿Un conector Wago reemplaza la cinta aisladora?

En muchos empalmes dentro de caja, un conector rápido bien especificado puede reemplazar el método de cables torcidos con cinta aisladora, porque sujeta y aísla la conexión de forma más ordenada. Aun así, debe instalarse dentro de una caja o envolvente adecuada y respetando la capacidad del circuito.

¿Se pueden reutilizar?

Los modelos con palanca generalmente están pensados para abrirse y cerrarse más de una vez, siempre dentro de las indicaciones del fabricante. En conectores de inserción directa, la reutilización puede ser más limitada. Si el conector quedó deformado, sucio, quemado o con mala sujeción, conviene cambiarlo.

¿Sirven para cable flexible?

Solo algunos modelos sirven para cable flexible o multifilar. Normalmente los de palanca son más adecuados para este uso, pero no hay que asumirlo: siempre revisa la ficha técnica o la información impresa en el producto.

¿Se pueden usar en enchufes?

Pueden usarse en derivaciones de circuitos de enchufes si el conector, el cable, la caja y la instalación completa están dimensionados para la corriente correspondiente. No basta con que el conector entre físicamente en la caja; debe cumplir la capacidad eléctrica requerida.

¿Sirven para exterior?

La mayoría de los conectores Wago o tipo Wago usados en instalaciones domiciliarias están pensados para interior y dentro de cajas. Para exterior se necesita una envolvente adecuada y, según el caso, conectores diseñados para humedad, polvo, radiación solar o intemperie. En sistemas solares expuestos se suelen usar conectores específicos como MC4.

¿Todos los cables del conector quedan unidos entre sí?

Sí. En un conector de varias vías, normalmente todas las entradas pertenecen al mismo punto eléctrico interno. Por eso no se deben mezclar fase, neutro, tierra o circuitos distintos dentro del mismo conector, salvo que el diseño específico del producto indique otra cosa.

¿Qué pasa si el cable queda suelto?

Si el cable queda suelto, puede haber falso contacto, arco eléctrico, calentamiento o falla de la conexión. En ese caso hay que cortar la energía, retirar el conductor, revisar el largo de pelado, confirmar compatibilidad con la sección del cable y reemplazar el conector si es necesario.

¿Puedo mezclar cables de distinto grosor?

Solo si todos los conductores están dentro del rango de sección permitido por el conector. Aun cuando el modelo lo admita, hay que verificar que cada cable quede firme y que la conexión corresponda al mismo circuito eléctrico.

¿Necesito punteras en cable flexible?

Depende del modelo. Algunos conectores de palanca aceptan cable flexible sin puntera, mientras que otros sistemas de conexión pueden requerir terminal o puntera. Lo correcto es seguir la ficha técnica del conector y no improvisar.

¿Cómo sé cuánto cable pelar?

La forma más segura es mirar la marca de pelado impresa en el costado del conector o revisar la ficha técnica. No conviene calcular “al ojo”, porque un pelado incorrecto puede dejar cobre expuesto o impedir una buena conexión interna.

¿Se puede poner más de un cable en la misma entrada?

No se debe hacer salvo que la ficha técnica del producto indique expresamente esa posibilidad. En los conectores rápidos habituales se coloca un conductor por entrada. Si faltan puntos, corresponde usar un modelo con más vías o reorganizar la derivación.

¿Un conector Wago sirve para cables de aluminio?

Solo si el modelo y el procedimiento están expresamente aprobados para aluminio. No hay que asumir compatibilidad a partir del tamaño del cable ni agregar pasta de contacto sin seguir las instrucciones del fabricante.

¿Hay que cubrir un conector Wago con cinta aisladora?

Un conector correctamente instalado y sin cobre expuesto normalmente no necesita cinta para completar su aislación. De todos modos, debe quedar dentro de una caja o envolvente adecuada. La cinta no corrige un pelado excesivo, una carcasa dañada ni una mala sujeción.

¿Se puede usar un conector Wago en corriente continua?

Depende de la ficha técnica, la tensión, la corriente y la aplicación específica. Que un conector soporte determinada tensión en un contexto no significa que sea apropiado para cualquier sistema de corriente continua. En baterías, vehículos, sistemas solares o equipos industriales también importan la vibración, polaridad, ambiente y requisitos propios del sistema.

¿Los conectores de palanca necesitan una herramienta especial?

Normalmente la palanca se acciona a mano, pero sí se necesita una herramienta apropiada para pelar el conductor sin marcar ni cortar el cobre. Para verificar ausencia de tensión o realizar mediciones también se requieren instrumentos adecuados.

¿Puedo dejar entradas sin usar?

En general, un conector de varias vías puede tener entradas sin usar si el diseño mantiene esas entradas protegidas y se instala según su ficha técnica. No se debe introducir cinta, tornillos, alambres ni otros objetos para “tapar” los espacios vacíos.

Conclusión: qué mirar antes de comprar

Para elegir bien un conector Wago, revisa cinco puntos: cantidad de vías, tipo de cable, sección en mm² o AWG, corriente/tensión nominal y ambiente de uso. Si el conector calza con esos criterios, será una solución rápida, ordenada y segura para muchas conexiones eléctricas.

Si tu proyecto es de interior, iluminación o derivaciones simples, un conector de palanca de 2 o 3 vías suele ser una excelente opción. Si trabajas en exterior, energía solar o cargas exigentes, elige conectores diseñados específicamente para ese ambiente y no improvises con componentes que no fueron pensados para esa aplicación.
