Distribución HDMI paso a paso: cómo conectar una fuente a varias pantallas sin perder señal
Hacer una distribución HDMI consiste en tomar la señal de una sola fuente —como un decodificador, notebook, consola, DVR, TV box o reproductor multimedia— y enviarla a dos o más pantallas al mismo tiempo. Parece simple, pero para que funcione sin cortes hay que considerar tres variables desde el inicio: cantidad de pantallas, distancia de cableado y resolución.
Esta guía explica cómo conectar una fuente a varias pantallas usando splitter HDMI, cables adecuados y extensores HDMI por RJ45 cuando el recorrido es largo. La idea es ayudarte a armar una instalación ordenada, estable y fácil de revisar, ya sea en casa, oficina, sala de espera, restaurante, gimnasio o local comercial.
Qué hace un splitter HDMI y qué no hace
Un splitter HDMI duplica una misma señal hacia varias salidas. Por ejemplo, un splitter HDMI 1x2 recibe una entrada y entrega dos salidas; un splitter HDMI 1x4 recibe una entrada y entrega cuatro salidas. En ambos casos, todas las pantallas muestran el mismo contenido.
Es importante no confundirlo con una matriz HDMI. Si necesitas que cada pantalla muestre una fuente distinta, o cambiar qué fuente se ve en cada televisor, lo correcto suele ser una matriz, no un splitter. Para duplicar un decodificador, un computador con señal informativa, una cámara DVR o un reproductor en varias pantallas, el splitter es la opción adecuada.
Antes de comprar: define tu instalación real
Antes de conectar equipos, haz un mapa básico. No tiene que ser un plano profesional: basta con anotar dónde estará la fuente, dónde se ubicará el splitter y qué distancia aproximada hay hasta cada pantalla. Este paso evita comprar cables demasiado largos, elegir un splitter insuficiente o descubrir tarde que necesitas extensores.
1. Cantidad de pantallas
Para dos pantallas, usa un splitter HDMI 1x2. Para tres o cuatro pantallas, conviene un splitter HDMI 1x4. Evita encadenar splitters si no es necesario, porque cada equipo adicional suma un posible punto de falla. Lo más estable es centralizar la señal en un splitter principal y desde ahí repartirla.
2. Distancia entre equipos
En tramos cortos, un cable HDMI directo suele ser suficiente. Como referencia práctica, los cables HDMI pasivos funcionan mejor en distancias moderadas: para 1080p suelen ser más tolerantes; para 4K, especialmente 4K a 60 Hz, la exigencia aumenta y conviene usar cables más cortos, certificados o soluciones activas. Sobre 10 a 15 metros, dependiendo de la calidad del cable y la resolución, es común que aparezcan parpadeos, pantalla negra o cortes de audio.
3. Resolución y compatibilidad
Revisa que toda la cadena soporte la resolución que necesitas: fuente, splitter, cables, extensores y pantallas. HDMI 1.4 puede bastar para 1080p y algunos escenarios 4K a 30 Hz; HDMI 2.0 es recomendable para 4K a 60 Hz; HDMI 2.1 se usa en exigencias mayores, como 4K a 120 Hz en consolas o computadores compatibles. Además, si la señal viene de decodificadores, streaming boxes o reproductores con contenido protegido, verifica compatibilidad con HDCP.
Materiales necesarios para una distribución HDMI estable
- Una fuente HDMI: decodificador, notebook, computador, consola, DVR/NVR, TV box o reproductor.
- Un splitter HDMI 1x2, 1x4 u otra capacidad según la cantidad de pantallas.
- Cables HDMI cortos para unir fuente, splitter y pantallas cercanas.
- Extensores HDMI RJ45 si alguna pantalla está lejos.
- Cable de red Cat5e o Cat6 para los tramos extendidos, idealmente de cobre y bien terminado.
- Enchufes disponibles para alimentar splitter y extensores cuando corresponda.
- Canaletas, pasacables, etiquetas y fijaciones para ordenar el recorrido.
Si el cableado pasará por muros, cielo falso o canaletas largas, planifica también el mantenimiento. Un sistema que funciona pero queda inaccesible puede ser complicado de revisar ante cualquier falla.
Distribución HDMI paso a paso
Paso 1: ubica la fuente y el splitter en un punto lógico
Deja la fuente y el splitter en un lugar ventilado, accesible y cercano a la mayor cantidad de pantallas posible. Si el splitter queda escondido detrás de un mueble o apretado entre equipos calientes, será más difícil diagnosticar problemas. En locales u oficinas, lo ideal es instalarlo en un punto central y protegido.
Paso 2: conecta la fuente al splitter con un HDMI corto
Usa un cable HDMI corto y en buen estado entre la salida de la fuente y la entrada del splitter. Este tramo es clave: si falla la conexión principal, fallarán todas las pantallas. Evita adaptadores innecesarios y no dejes el cable tirante.
Paso 3: conecta las pantallas cercanas por HDMI directo
Para pantallas ubicadas a pocos metros, conecta cada salida del splitter directamente al televisor o monitor. En esta etapa no ordenes ni fijes cables todavía. Primero confirma que cada pantalla reciba imagen y audio correctamente.
Paso 4: usa extensores HDMI RJ45 para pantallas lejanas
Cuando una pantalla está lejos del splitter, conecta una salida HDMI al transmisor del extensor. Desde ahí lleva un cable de red Cat5e o Cat6 hasta el receptor ubicado junto a la pantalla, y del receptor al televisor usa un HDMI corto. Este sistema, conocido como HDMI over Cat5e/Cat6, suele ser más estable y ordenado que intentar resolver todo con un HDMI pasivo muy largo.
La distancia máxima depende del extensor, la resolución y el tipo de cable. Muchos extensores trabajan bien en 1080p a decenas de metros, mientras que en 4K la distancia útil puede ser menor. Por eso conviene revisar la ficha técnica del extensor y no asumir que todos alcanzan lo mismo.
Paso 5: enciende en orden y deja que los equipos negocien señal
Conecta a la corriente el splitter y los extensores si requieren alimentación. Luego enciende las pantallas y finalmente la fuente. Esto ayuda a que la cadena HDMI negocie resolución, audio y HDCP. Si una pantalla no muestra imagen, reinicia primero el splitter, luego el extensor de ese tramo y finalmente la fuente.
Paso 6: prueba una pantalla a la vez
No instales todo de una sola vez. Parte con la pantalla más cercana, luego suma las demás. Si una pantalla falla, intercambia el cable HDMI, cambia la salida del splitter o prueba esa pantalla directo a la fuente. Así puedes identificar si el problema está en el cable, la salida, el extensor o el televisor.
Paso 7: fija, etiqueta y ordena recién al final

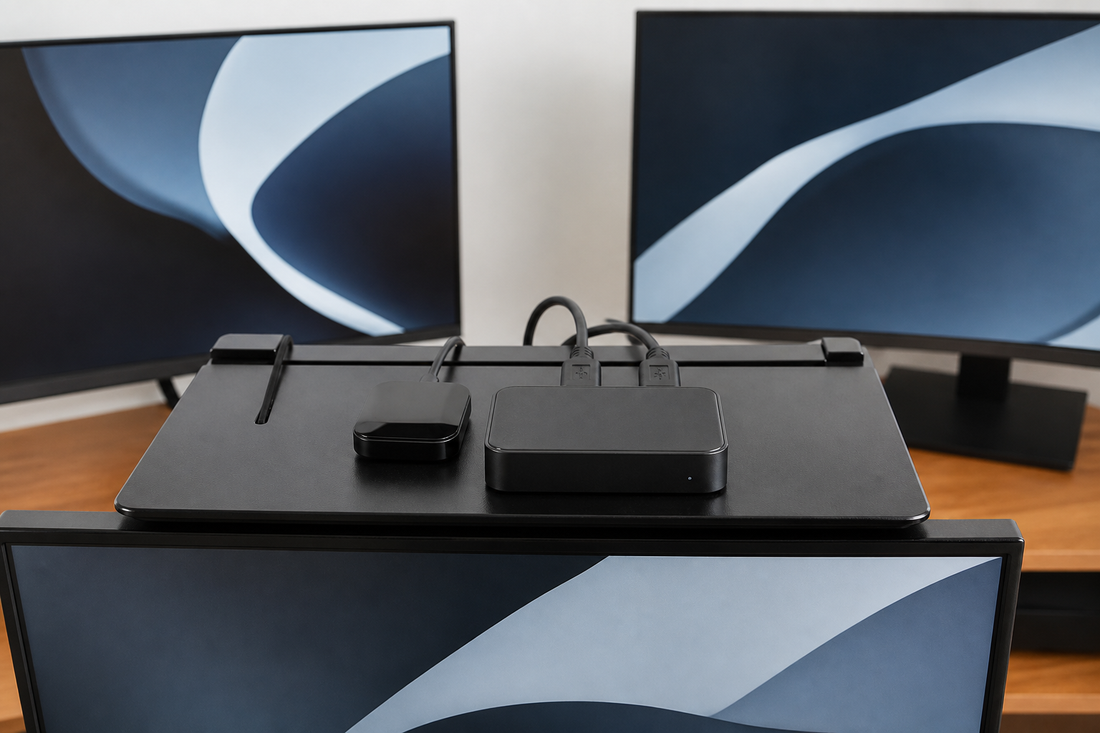

Cuando todas las pantallas funcionen de forma estable, fija canaletas y cables. Etiqueta cada salida: “Pantalla 1”, “Recepción”, “Sala”, “Vitrina” o el nombre que corresponda. Si tienes un decodificador o TV box cerca de una pantalla, una repisa o soporte para decodificador puede ayudar a mantener el equipo apoyado y ventilado, sin que quede colgando del cable HDMI.
Cuándo usar HDMI directo y cuándo usar RJ45
Usa HDMI directo cuando el recorrido sea corto, visible y fácil de reemplazar. Es una buena opción para una instalación simple en un living, sala de reunión pequeña o escritorio.
Usa extensor HDMI RJ45 cuando el recorrido sea largo, pase por canaletas, deba cruzar muros o conecte pantallas alejadas. El cable de red suele ser más fácil de instalar y reemplazar en trayectos complejos. Además, permite mantener el HDMI corto en los extremos, donde es más fácil de revisar.
Ejemplos prácticos de conexión
Casa con dos televisores
Si quieres ver la misma señal de un decodificador en el living y en un dormitorio cercano, usa un splitter HDMI 1x2. Una salida va al televisor principal y la otra al segundo televisor. Si el dormitorio está lejos o el cable debe pasar por ductos, considera un extensor RJ45 para ese tramo.
Oficina con pantalla en sala y recepción
Un computador puede mostrar información corporativa en dos pantallas. La pantalla cercana se conecta por HDMI directo y la de recepción mediante extensor HDMI por cable de red. Esta configuración facilita dejar el computador en un lugar seguro y mantener el cableado limpio.
Local comercial con cuatro pantallas
Para cafeterías, salas de espera, tiendas o gimnasios, un splitter HDMI 1x4 permite mostrar el mismo contenido en cuatro televisores. Las pantallas cercanas pueden ir por HDMI; las lejanas, por extensores RJ45. La clave es centralizar la fuente y dejar el splitter accesible para mantenimiento.
Problemas comunes y cómo resolverlos
- Pantalla negra: revisa alimentación del splitter, prueba otro cable HDMI y baja temporalmente la resolución de la fuente.
- Parpadeos o cortes: puede haber exceso de distancia, cable de baja calidad o un extensor no apto para la resolución usada.
- Una pantalla limita a las demás: si una pantalla solo acepta 1080p, toda la distribución puede ajustarse a esa resolución por negociación EDID.
- Sin audio: verifica la configuración de audio de la fuente y prueba estéreo PCM si hay incompatibilidad con formatos avanzados.
- Falla solo un tramo RJ45: revisa conectores, orden de ponchado, continuidad del cable y distancia máxima del extensor.
Resumen final
Para conectar una fuente a varias pantallas sin perder señal, planifica primero la distribución, elige un splitter HDMI según la cantidad de pantallas y usa cables cortos donde sea posible. Para distancias largas, recurre a extensores HDMI RJ45 y cable de red de buena calidad. Prueba cada tramo antes de ordenar la instalación, etiqueta las salidas y mantén los equipos ventilados y accesibles. Con estos cuidados, una distribución HDMI puede funcionar de manera estable en casa, oficina o local comercial.
